MedFlow低溫中藥濃縮機選型表

適用于：澄清的中藥提取液

一、設計說明

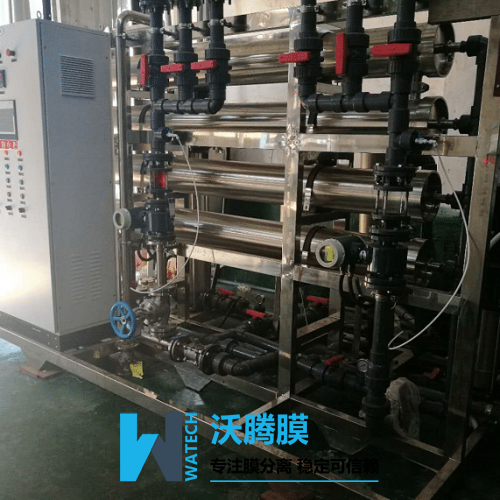

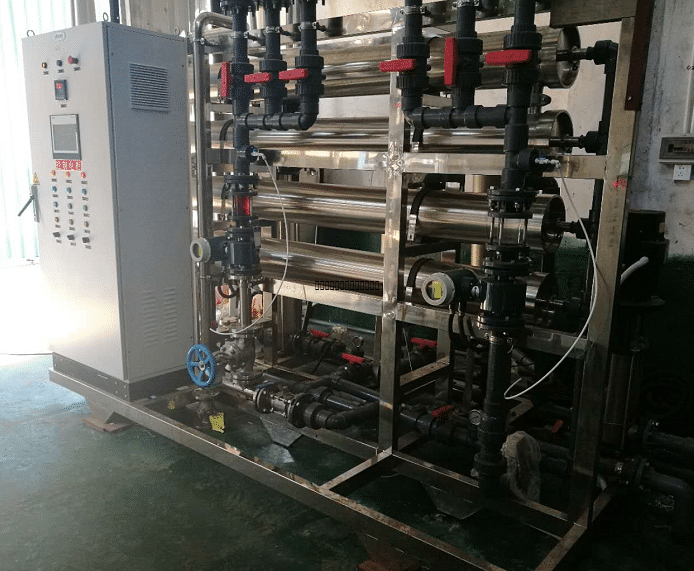

MedFlow RO系列低溫中藥濃縮機，是杭州沃騰膜工程有限公司專為配合各類中藥廠家的需求而設計的低溫膜濃縮設備。這套設備能使中藥提取液的預濃縮工序在可靠、經濟、簡便的工藝過程中完成。濃縮在常溫下完成，不需要蒸汽，也不會對中藥提取液的感官特性產生明顯的影響。

此系統采用了美國進口大面積寬流道抗污染膜元件。這種膜具有獨特的機械強度和良好的抗化學腐蝕性，能承受高強度清洗并保證高生產率。占用空間小，是中藥提取液預濃縮的理想解決方案。

二、工藝流程

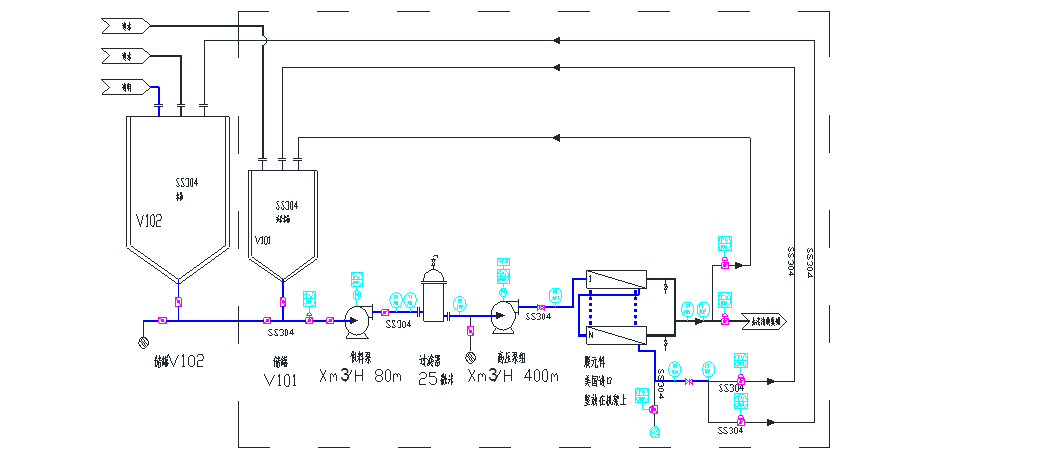

工藝流程圖

虛線框內為設備部分，框外為業主配套。

三、流程說明

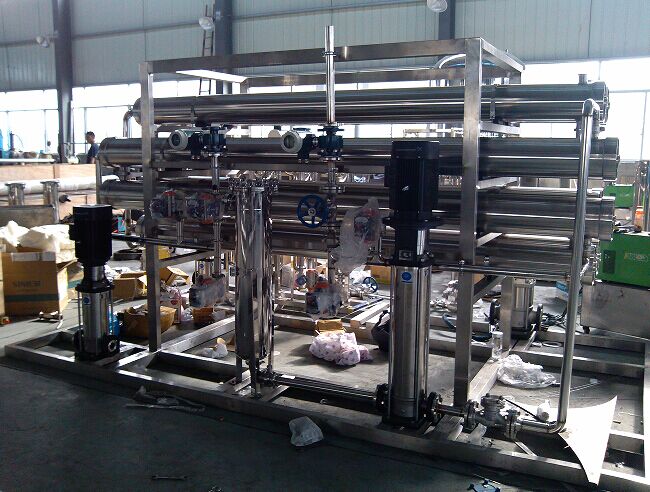

本設備由儲罐V101，供料泵P101、高壓泵組P102、膜組件M101及其他閥門、儀表、管路等組成。

1、過濾開始前，用清水沖洗設備。

將清水置于儲罐V101中，調節截止閥ZX101，同時檢查閥門狀態。然后開啟供料泵P101、高壓泵P102沖洗設備。沖洗結束將水排放。

2、氣吹掃

開啟壓縮空氣，將設備中的水趕出。

3、開始過濾

將儲罐V102（儲奶罐）與設備連接起來，檢查閥門狀態。然后開啟供料泵P101、高壓泵P102，通過調節截止閥ZX101和變頻器頻率使得運行壓力為所需值。收集透過的澄清液，濃側溶液返回水箱V101，直到達到所需濃縮倍數，或淡測流量小于指定值時停機。

4、氣吹掃

開啟壓縮空氣，將設備中的中藥提取液頂出。

5、過濾結束后，用清水沖洗設備。

四、設備特點

憑借沃騰在錯流方面的大量經驗以及對簡化工藝設計和控制邏輯的深入研究，MedFlow RO系列設備具備與眾不同的特性，

可在保證中藥提取液高質量的同時以低成本完成預濃縮。這些特性包括：

?          采用具有高機械強度的聚酰胺(PA)膜， 使用壽命更長

?          大面積、高流量組件使系統更小型化、更經濟

?          大錯流循環特性提高系統的生產效率

?          全自動循環程序?qū)崿F(xiàn)無人管理操作，減少了人員和停機時間

?          節省費用經濟效益好

?          結構設計緊湊，體積小，安裝使用方便,操作簡單，設備運行穩定；

?          可按照客戶要求進行個性化設計。
